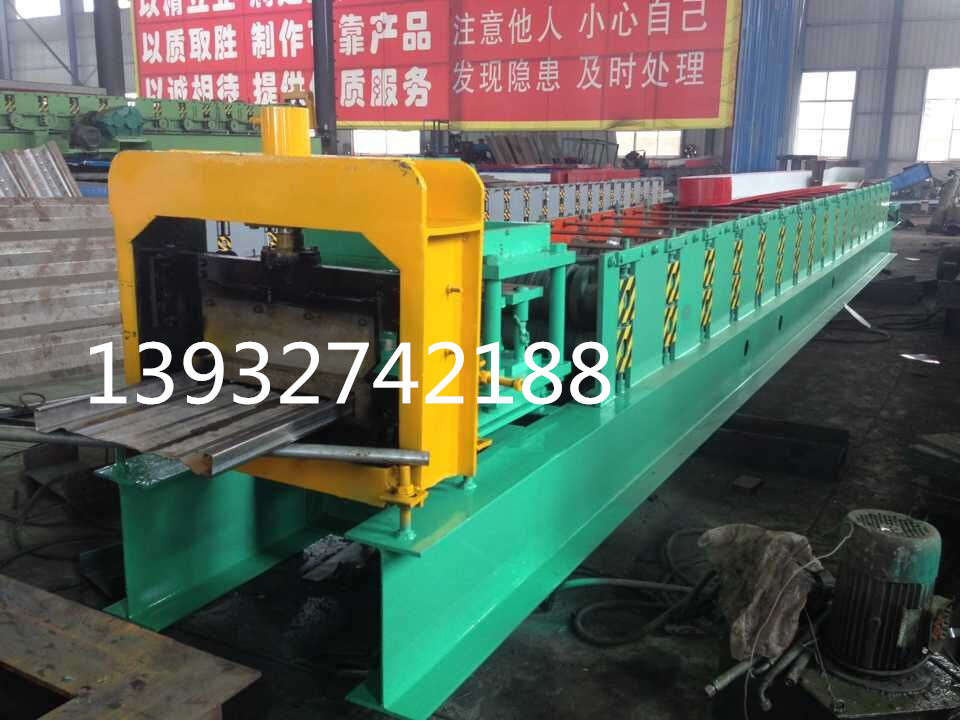

除尘箱板480阳极板压型机
除尘箱板480阳极板压型机

除尘箱板480阳极板压型机

立即订购
产品详情


隆兴压瓦机产品详情1


隆兴压瓦机产品详情2

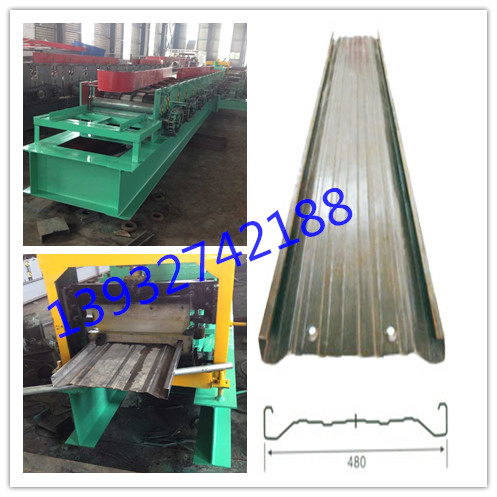

480阳极板设备配置:

1.设备总长 12.5m 宽度 1.5m 高度 1.2m
2.电机功率 22kw 工作电压 380V
3.生产速度 8~10米/分
4.压型轴径 22道
5.压轮轴径 Ø110mm实心轴   材质  45#钢调质
6.压型轮 Gr15轴承钢高温淬火,45#锻件,精车、磨光,表面镀硬铬
7.设备底架 大架:400H型钢,立板20mm
8.传动方式 2.5寸链条传动
9.剪断机功率 7.5kw
10.剪切刀 采用Cr12材质,经高温淬火而成,由二片刀组成
11.压板厚度 2-3mm
12.随机附件 彩钢上料架一套
13.成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。
14.工作流程 (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板
15.人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。
16.进料导向平台 主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。
17.成型后切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成。
电控系统 采用台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。
18.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。
19.变频器 可减少切断长度误差,性能稳定,   大长度误差为±1mm
20.注意事项 供电电源输入:三相380V  电网电压波动:≤±10%
21.前后左右距离墙壁等遮拦物1米以上
22.设备重量 18吨
23.保修期 12个月
