几字型光伏支架设备 抗震支架成型机

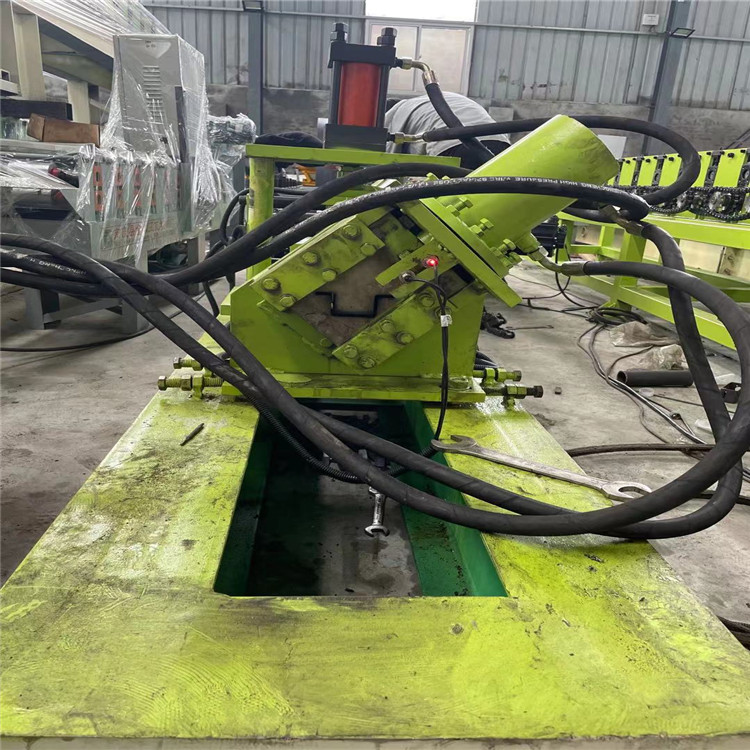

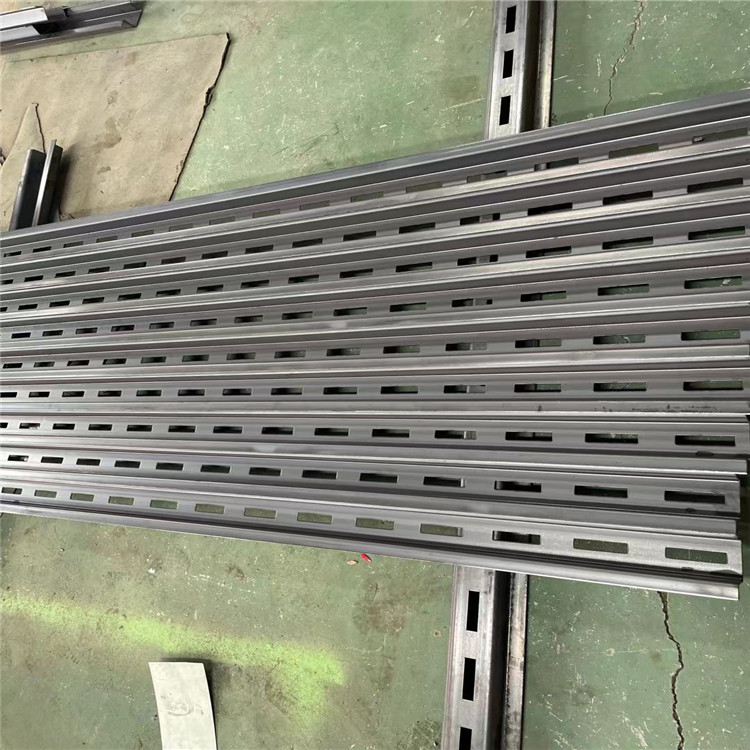

长度 9m 宽度 1m 高度 1.2m电机功率 18.5kw 工作电压 380V生产速度 8-10米/分压型轴径 15道辊轴压轮轴径 Ø100mm实心轴 材质45#压型轮 轮子材质轴承钢，淬火，表面镀硬铬 硬度56-58度设备底架 350型钢，立板18mm传动方式 1.2寸链条传动剪断机功率 5.5kw切断系统 模具剪切压板厚度 4mm冷轧板随机附件 上料架一套称重3吨成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、速度适宜。工作流程 （送毛坯料）导向进料——辊压成型——定长切断——成品出板人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。进料导向平台 主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。切断系统 切断系
