  角驰压瓦机都会配置有一套润滑系统,机器运行时,自动对所有承载轴承,传动齿轮机构运动导轨等部位进行加油润滑。角驰压瓦机可单独安装使用,但需人工装坯,卸坯,亦可配置自动装料架和卸坯机械手与挤出机,切瓦机,送坯机以及瓦托输送线等组成瓦坯生产流水线,   不需要人工进行操作。

 角驰压瓦机是彩钢压瓦机设备的一种,它包括机座,立臂,机头,上压模,下压模,驱动上压模下压的动力装置,所述动力装置包括液压泵,驱动液压泵工作的电动机,由所述液压泵驱动的液压缸,所述液压缸的活塞杆与所述上压模固定连接,所述液压管路上还设有溢流阀和手动换向阀,所述液压缸的无杆腔的进油管路上还安装有充液阀本实用新型以液压传动替代普通压瓦机的机械传动,在生产过程中用户可以根据生产的需要,自行调节油压的压力,生产出来的瓦片与普通压瓦机设备设备生产出的产品相比较,受力均匀,成型密度大,,不易破碎。

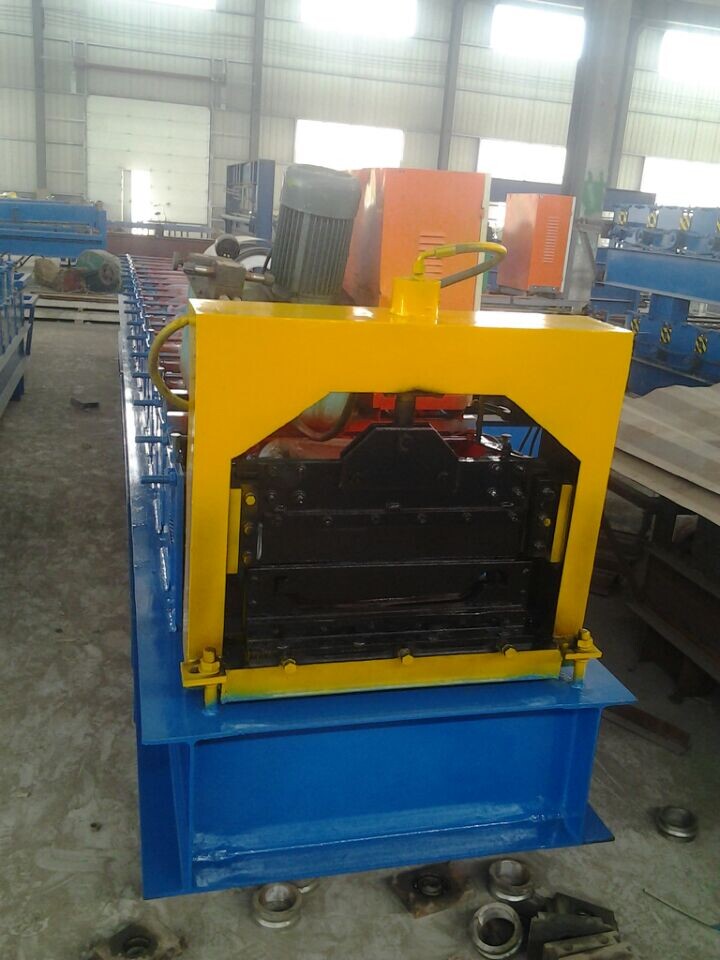

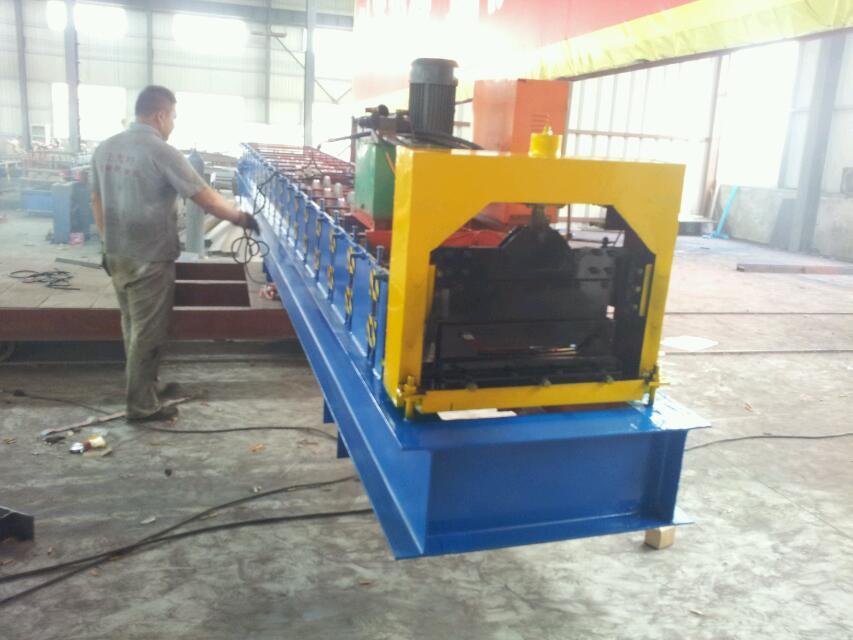

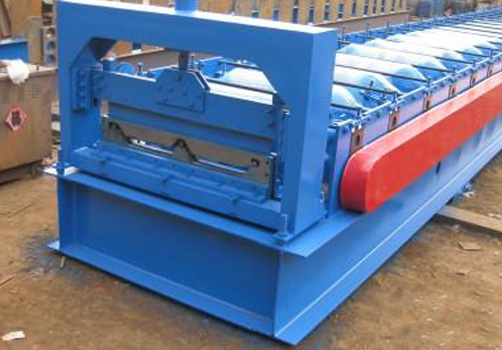

角驰470压瓦机设备产品介绍:

1.设备总长:8.5m 宽度 1m 高度 1.5m

2.电机功率:4Kw 极数 4 工作电压 380V

3.生产速度:8~10/

4.压轮轴径:Ø70mm实心轴   材质  45#钢调质

5.压型轮:45#锻件,精车、磨光,表面镀硬铬

6.设备底架:大架:350H型钢,立板14mm

7.主机成型:17/18排轴任选

8.传动方式:1寸链条传动

9.剪断机功率:3kw

10.剪切刀:采用Cr12材质,经高温淬火而成,由二片刀组成

11.压板厚度:0.3-0.8mm

12.随机附件:彩钢上料架一套

13.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

14.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

15.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统16.保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

17.成型后切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成。

18.电控系统:采用台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

19.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

20.注意事项:供电电源输入:三相50HZ/380V  电网电压波动:≤±10%  前后左右距离墙壁等遮拦物1米以上

21.计数器:彩用国产光电旋转统码器,A40S6-600-2-12-ACP

22.设备重量:3.5

23.保修期:12个月

1. 减速475型角驰成型机采用自动控制软件,实现生产信息化管理;整个机组自动化控制系统采用高集成的网络,使自动化系统性能   优越;该475型角驰成型机还具有操作、维护、保养以及机械的调试、模具   换容易等优点。

2. 475型角驰成型机是   新传统屋面螺钉安装换代产品,该机主要由装料架,装料架支座,进料导入平台,成型主机,成型剪切装置,液压站,电脑控制箱等几部分组成。该机生产的压型板解决了常规系列的屋面渗漏问题,压型板连接打破了传统屋面用螺枪连接的惯例,安装方法彩用45度揽口咬合安装,使屋面效果   。

3. 475型角驰成型机特点:

4. 1475型角驰压瓦机整个机组自动化控制系统采用高集成的网络,使自动化系统性能   优越。

5. 2475型角驰成型机采用台湾台达DVP14ES主机计算机,使用文本屏显示的电控系统,便于操作,易上手。

6. 3475型角驰成型机还具有操作、维护、保养以及机械的调试、模具   换容易等优点。
