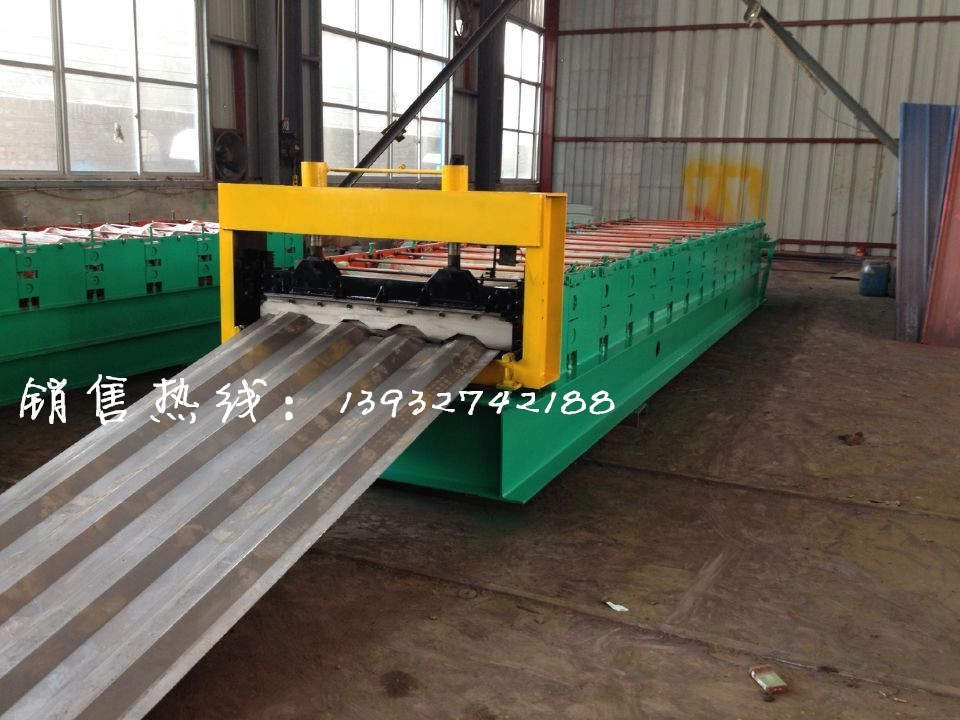

集装箱板机产品介绍:

1.设备总长:8.5m    宽度    1.5m   高度    1.2m

2.电机功率:11kw   工作电压  380V

3.生产速度:5--8/

4.传动方式:2寸链条传动

5.整机成型轴:共计13排轴   大架: 400H型钢,立板16mm

6.轮材质  :轴承钢淬火,精车磨光,表面硬镀铬

7.轴材质  45#    轴径:90mm实心轴

8.剪切刀  :采用Cr12材质,经高温淬火而成,由三片刀组成

9.成型部分    :分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。



10.数控系统  :采用台湾台达PLC面板, KEL-320显示器  台湾台达变频器,能实现整机自动化生产,可设定批次、工件长度、数量等。

11.操作方式:输入屏+按钮,编码器计数,且有计数及记长功能。

12.工作流程:(送毛坯料)开卷—导向进料—辊压成—定长切断—成品出板,人工点固定好工件,人工上卷,进入PL操作页面—按“启动”钮—板材自动进入—开始按设定的程序进行—达到设定的尺寸后自行切断,此设备的自动压板成型完成。

13.进料导向平台      主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右向导进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

14.成型后切断系统:切断系统有切断机架、切断模具、导向装置和切断油缸等组成。

15.计数器 :采用国产光电旋转编码器, A40S6-600-2-12-ACP

16.注意事项:供电电源输入:三相 380v电网电压波动小于等于10% ,前后左右距离墙壁等遮拦物1米以上

17.剪切刀功率    7.5Kw泵站、剪切设备

18.整机重量  7.5

19.压板厚度  0.8-2mm

20.随机附件  :使用说明书一本,5吨彩钢上料架两套

21.售后服务  :技术人员免费上门安装调试

22.保修期:  12个月 ,终身维修







集装箱板机械设备:

一、 主要技术参数

1 轧致适用板材:板材厚度(1-2mm

2 速度:6m/min

3 底架:350H钢整体焊接

4 转动方式:链条转动1.2英寸

5 剪切系统:采用液压剪切

6 成型刀材料:VR12MOV;淬火HRC58-62

7 液压系统工作压力:20Mpa

8、液压系统电机功率:4KW

9、电控系统:全机采用工业电脑PIC控制

10、放料架:复合放料架机(   大放料宽度1250mm

二、设备结构组成:

该设备由放料装置,成型辊轴主机,成型切断,电脑液压系统等组成。

三、 设备生产工艺流程

放料-成型-剪切



集装箱板机(1200型、1154型、1050型、1140型、按瓦型可定做);汽车箱板机(汽车上边梁、汽车下边梁、汽车车厢板)

集装箱板机 集装箱板 集装箱 箱板机 1200型集装箱板机 集装箱板机厂家 集装箱板机价格 集装箱板机批发 集装箱板机订购 集装箱板机采购 集装箱板机型号 集装箱板机规格 集装箱板机加工 集装箱板机参数 集装箱板机图片



1200型集装箱板机具有、操作简单、省时省工、板型平整无褶皱,全机采用工业电脑PLC变频控制,做到计数准确板长可以   延长、误差小等优点。
