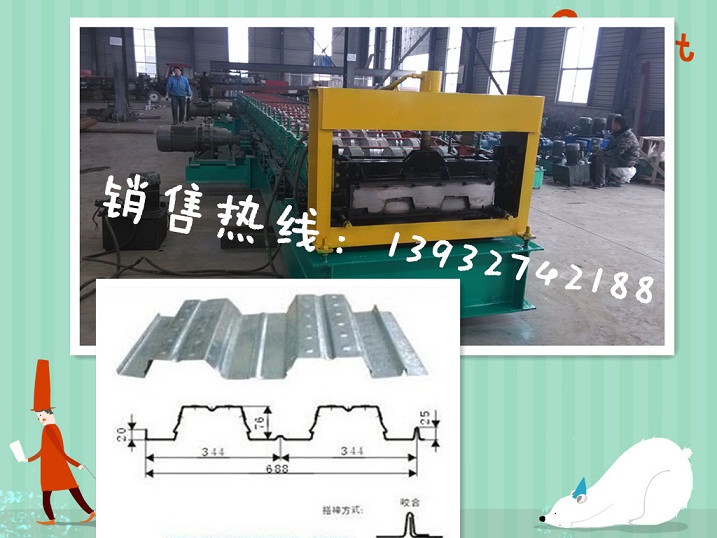

688楼承板机产品介绍:

. 1.设备总长:12.5m     宽度       1.3m      高度       1.2m

2.设备重量:13T

3.版型宽度:宽度688  展开宽度1 峰高76  峰距344

4.主机功率:11KW+11kw行星摆线减速机

5.传动方式:2寸链条传动

6.轴直径材质:轴¢90实心轴 材质  45#钢调质 HB220-2506214轴承内孔¢70

7.压轮道数:23  大架:400H型钢,立板:18mm

8.材质及处理:压轮为GCr15轴承钢精车,抛光镀硬鉻0.05mm,轴与孔配合没有松动 间隙,版型正面侧面有凹坑。墙板厚度18mm.

9.液压功率:7.5KW

10.切断方式:液压切断功率7.5KW125的油缸1个,刀片Cr12淬火,Rc62,无飞边。

11.成型部分:精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便,能   大限度的控制不跑偏。

12.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

13.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

14.切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成;

15.变频器:可减少切断长度误差,性能稳定,   大长度误差为±1mm

16.电控系统:采用台湾台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

17.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

18.注意事项:供电电源输入:三相380V  电网电压波动:≤±10% ,前后左右距离墙壁等遮拦物1米以上

19.压板厚度:0.8~1.5mm

20.压板速度:8~12/

21.控制系统:数控系统,主电机,台湾台达变频器一台,电器柜一台。

22.厂家提供:使用说明书1本,派技术师调试设备



23.保修期:12个月



688承板机采用的液压驱动,成型后自动尺切断,不变形,无废料,   系数较高(主机停切断)  688型楼承板机配置手动开卷机,成型主机,液压切刀,电控系统,液压系统,出料架,用于楼承板压型。
  688型楼承板生产的钢楼承板形状简洁、波度大、、安装时铺置点焊钢筋网后与混凝土现场浇灌结合,粘合性好。在高层建筑上既可以省去钢模板又可以减轻楼层承载,在达到同等承受能力的前提下,使工程用钢量减少,从节省投资。

我公司主要的产品有:集装箱板侧板机,集装箱顶板机,汽车箱板设备,止水箱板设备,除尘箱板设备,高速护栏设备,楼承板688型、750型、720型、760型、600型、610型、915型、1000型、1025型等等楼承板设备,角驰666型、820型、760型、475型、470型、675型等角驰彩钢瓦设备,琉璃瓦828型、840型、800型、760型、860型、1100型、808型、1060型等等琉璃瓦压型设备,普通彩钢瓦设备820型、840型、850型、860型、900型、750型、780型彩钢瓦单板机设备等等,双层压瓦机设备840/850型、840/900型、900/850型、820/900型,琉璃瓦和单板机双层彩钢瓦设备等等,CZ型钢、全自动冲孔、扭断、飞据等等,4米的剪板机、折弯机。泡沫复合板生产线,岩棉复合板生产线等等,另外我厂还可以根据用户要求设计制作各种型号的冷弯成型设备。



泊头市隆兴压瓦机械厂本着“依靠科技、尊重人才、求真务实、开拓创新”的发展理念,依附“以科技为先导,以质量求生存,以诚信占市场,以产品求发展”的企业宗旨,积极开拓进取,提高,为广大用户提供性能   、质量   高的新产品,我公司全体员工将热情欢迎各界友人和新老用户光临指导,洽谈合作,携手共同发展,共创辉煌。

售后服务:

1.凡在我厂购买的设备产品一年内免费保修,一年后只收取配件费.

2.客户在产品验收过程中对产品质量有异议时,我们在收到通知后认真及时办理,用户满意。



3.为新用户提供技术支持,根据用户的需要还可以上门服务,让新老用户尽快掌握产品应用方法。客户在产品使用过程中出现技术问题时,我们在收到通知后及时派技术人员检修。
