产品以 ,,,加工损耗低等优点,居同行行业 水平,产品倍受钢结构行业客户的青睐。
支持加工定制,价格属性仅供参考,详情咨询厂商定做,质保一年,终身维护,支持加工定制,可根据用户的要求,进行机型的设计,制造,为用户提供,技术指导、生产、安装、调试、售后一条龙服务。
1.设备总长:14m 宽度 1.5m 高度 1.2m
2.版型宽度:宽度915米 展开宽度1.25米 峰高76 峰距305
3.传动方式:2寸链条传动
4.设备重量:15吨 400H字钢大架 立板:18mm
5.轴直径材质:轴¢90实心轴 材质 45#钢调质 HB220-250,6319轴承内孔¢70,
6.压轮道数:28道
7.材质及处理:压轮为Gr15轴承钢,硬度58-62度,抛光镀硬鉻0.05mm,轴与孔配合没有松动 间隙,版型正面侧面有凹坑。
8.主机功率:15kw*2行星摆线式减速机 380V 及37kw变频器。
9.控制系统:台湾台达PLC数控系统面板, 触摸显示屏,控制尺寸±1mm
10.液压功率:5.5KW
11.切断方式:液压切断功率5.5KW,100的油缸两个,刀片Cr12淬火,Rc62,无飞边。

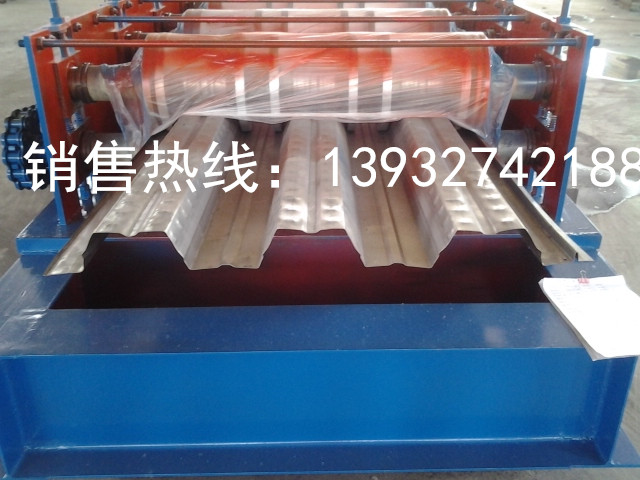

12.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。
13.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板
人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。
14.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统15.保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。
16.切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成;
17.变频器:可减少切断长度误差,性能稳定, 大长度误差为±1mm。
18.电控系统:采用台湾台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。
21.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。
22.注意事项:供电电源输入:三相380V 电网电压波动:≤±10% ,前后左右距离墙壁等遮拦物1米以上
23.压板厚度:0.8~1.5mm
24.辅机:8吨放料架1套
25.压板速度:8~12米/分
26.厂家提供:使用说明书1本,派技术师免费上门安装调试
27.保修期:12个月
1、信息化管理:采用自动控制软件,自动上料、自动导入、自动成型、自动切割,
节省人力;
2、度高:主机采用轴承钢,经锻打、粗车、热处理、精车、镀硬铬等加工工艺原厂加工而成;外形壳体采用优
质原材料打造而成,耐水耐火。
3、:该机生产的阳极板平直、、刚度强、不易扭曲
