楼承板成型设备
楼承板成型设备

楼承板成型设备

立即订购
产品详情


隆兴压瓦机产品详情1


隆兴压瓦机产品详情2

支持加工定制,价格属性仅供参考,详情咨询厂商定做,质保一年,终身维护,支持加工定制,可根据用户的要求,进行机型的设计,制造,为用户提供,技术指导、生产、安装、调试、售后一条龙服务。



915楼承板机产品介绍

1.设备总长:14m 宽度 1.5m 高度 1.2m

2.版型宽度:宽度915米  展开宽度1.25米 峰高76  峰距305

3.传动方式:2寸链条传动

4.设备重量:15吨    400H字钢大架  立板:18mm

5.轴直径材质:轴¢90实心轴 材质  45#钢调质 HB220-2506319轴承内孔¢70

6.压轮道数:28

7.材质及处理:压轮为Gr15轴承钢,硬度58-62度,抛光镀硬鉻0.05mm,轴与孔配合没有松动 间隙,版型正面侧面有凹坑。

8.主机功率:15kw*2行星摆线式减速机  380V 37kw变频器。

9.控制系统:台湾台达PLC数控系统面板, 触摸显示屏,控制尺寸±1mm

10.液压功率:5.5KW

11.切断方式:液压切断功率5.5KW100的油缸两个,刀片Cr12淬火,Rc62,无飞边。

12.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

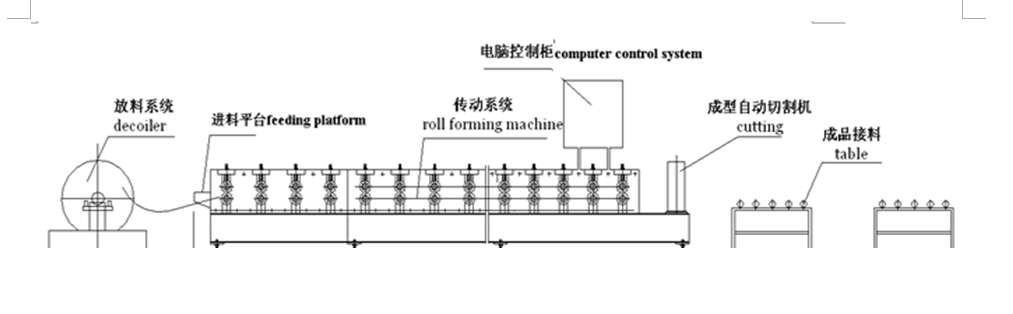

13.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

14.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统15.保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

16.切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成;

17.变频器:可减少切断长度误差,性能稳定,   大长度误差为±1mm

18.电控系统:采用台湾台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

21.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

22.注意事项:供电电源输入:三相380V  电网电压波动:≤±10% ,前后左右距离墙壁等遮拦物1米以上

23.压板厚度:0.8~1.5mm

24.辅机:8吨放料架1

25.压板速度:8~12/

26.厂家提供:使用说明书1本,派技术师免费上门安装调试

27.保修期:12个月

公司介绍:

我公司主要的产品有:集装箱板侧板机,集装箱顶板机,汽车箱板设备,止水箱板设备,除尘箱板设备,高速护栏设备,楼承板688型、750型、720型、760型、600型、610型、915型、1000型、1025型等等楼承板设备,角驰666型、820型、760型、475型、470型、675型等角驰彩钢瓦设备,琉璃瓦828型、840型、800型、760型、860型、1100型、808型、1060型等等琉璃瓦压型设备,普通彩钢瓦设备820型、840型、850型、860型、900型、750型、780型彩钢瓦单板机设备等等,双层压瓦机设备840/850型、840/900型、900/850型、820/900型,琉璃瓦和单板机双层彩钢瓦设备等等,CZ型钢、全自动冲孔、扭断、飞据等等,4米的剪板机、折弯机。泡沫复合板生产线,岩棉复合板生产线等等,另外我厂还可以根据用户要求设计制作各种型号的冷弯成型设备。

915型楼承板机操作及注意事项:

1、手工放坯,取坯工作程序:在设备使用前,要检查各处连接是否牢靠,安装螺栓、螺母是否拧紧,左右机箱内应加足润滑机油,才能通电启动机器进行试车,先空车运转仔细观察,有无震动,噪音,油窗口是否来油,各部件运动是否协调,   正常后才能安装模具,安装模具时,   切断电源,用手工搬动电动机皮带或大齿轮,使工作台转位,并使滑座上升到   高点,   好用一物件支撑在工作台及滑座底面之间,以座自然下落,造成事故。

2、模具需一个上模和六个相同规格尺寸的下模,先安装上模和一个下模,下模直接安装在六方转轮工作台上,上模安装在滑座底面上,并放置适当厚度的垫板,上下模合模后,四周边间隙均匀,上下模之间距离等于所需瓦坯的厚度。然后再以上模为准,工作台转位,安装其余五付下模,全部安装好上下模以后才能开车进行压瓦。

3、自动放料,取坯工作程序:模具安装及主机试车同上述,然后开启空气压缩机,真空泵,挤出机,切瓦机,放料机,压瓦机,主机及瓦托输送机,停车时,先停止挤出机,再停止其余设备。

售前服务:

   我们配备有的技术服务工程师为您解答全系列产品有关选型、安装、使用中遇到的问题,向您提供   的一体化集成系统解决方案。我们的售前服务包括:

1、与产品相关的性能及参数,技术咨询,选型咨询,疑难问题解答。

2、用户使用环境,针对产品等不同,为客户量身定制   为完善的解决方案。

3、根据客户需求定制加工产品。



售后:

1.凡在我厂购买的设备产品一年内免费保修,一年后只收取配件费.

2.客户在产品验收过程中对产品质量有异议时,我们在收到通知后认真及时办理,用户满意。

3.为新用户提供技术支持,根据用户的需要还可以上门服务,让新老用户尽快掌握产品应用方法。客户在产品使用过程中出现技术问题时,我们在收到通知后及时派技术人员检修。
