    钢结构板材机械的详细说明:



    688楼承板机产品介绍:

    . 1.设备总长:12.5m 宽度 1.3m 高度 1.2m

    2.设备重量:13T

    3.版型宽度:宽度688  展开宽度1米 峰高76  峰距344

    4.主机功率:11KW+11kw行星摆线减速机

    5.传动方式:2寸链条传动

    6.轴直径材质:轴¢90实心轴 材质  45#钢调质 HB220-2506214轴承内孔¢70

    7.压轮道数:23道  大架:400H型钢,立板:18mm

    8.材质及处理:压轮为GCr15轴承钢精车,抛光镀硬鉻0.05mm,轴与孔配合没有松动 间隙,版型正面侧面有凹坑。墙板厚度18mm.

    9.液压功率:7.5KW

    10.切断方式:液压切断功率7.5KW125的油缸1个,刀片Cr12淬火,Rc62,无飞边。

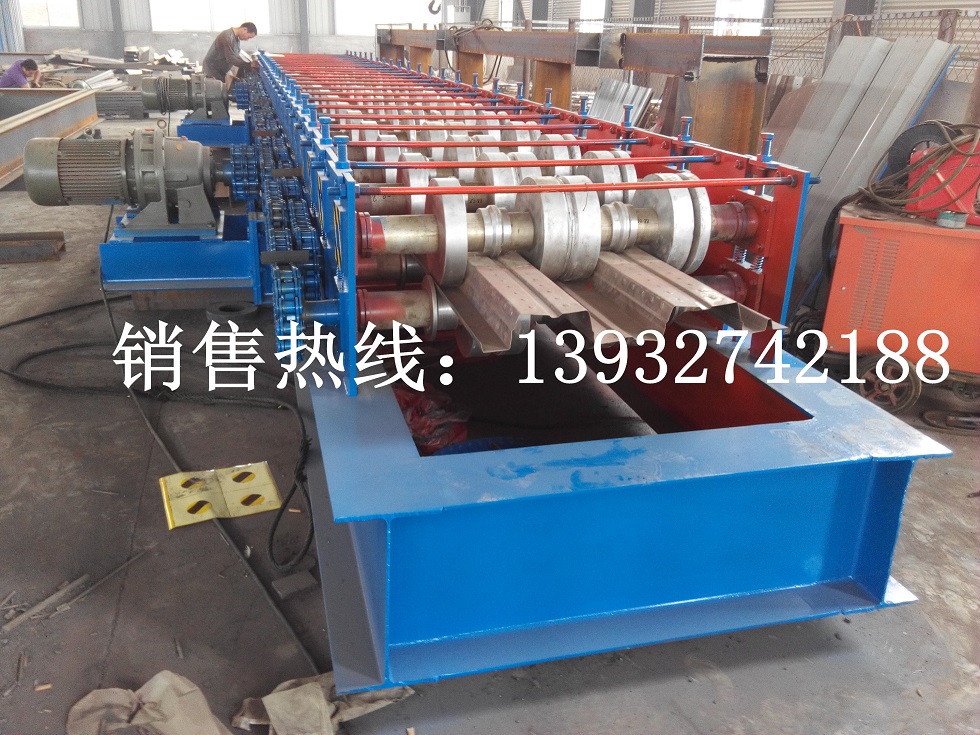

    11.成型部分:精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便,能   大限度的控制不跑偏。

    12.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

    人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

    13.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

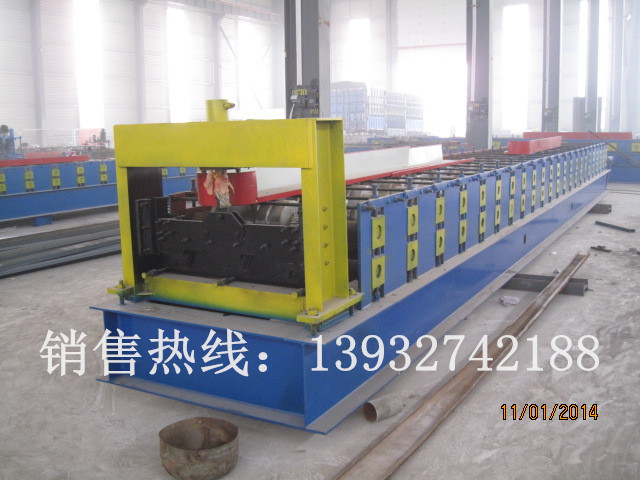

    14.切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成;

    15.变频器:可减少切断长度误差,性能稳定,   大长度误差为±1mm

    16.电控系统:采用台湾台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

    17.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

    18.注意事项:供电电源输入:三相380V  电网电压波动:≤±10% ,前后左右距离墙壁等遮拦物1米以上

    19.压板厚度:0.8~1.5mm

    20.压板速度:8~12/

    21.控制系统:数控系统,主电机,台湾台达变频器一台,电器柜一台。

    22.厂家提供:使用说明书1本,派技术师调试设备

    23.保修期:12个月

    楼承板688机械设备亮点:

      1、信息化管理:采用高水平自动控制软件,自动上料、自动导入、自动成型、自动切割,节省人力;

      2、精细度高:主机采用轴承钢,经锻打、粗车、热处理、精车、镀硬铬等加工工艺原厂加工而成;外形壳体采用   原材料打造而成,耐水性强;

     3、成品率高:该机生产的阳极板平直、、刚度强、不易扭曲
