750楼承板设备产品介绍:

1.设备总长:10.5m 宽度 1.4m 高度 1.2m

2.版型宽度:宽度750  展开宽度1米 峰高50mm  峰距250mm

3.设备重量:9.5T

4.减速机构:行星摆线减速机。

5.传动方式:1.5寸链条传动

6.设备底架:400H型钢   立板:18mm

7.轴直径材质:轴¢90实心轴 材质  45#钢调质 HB220-2506214轴承内孔¢70

8.压轮道数:22

9.材质及处理:压轮为Gcr15轴承钢精车,抛光镀硬鉻0.05mm,轴与孔配合没有松动 间隙,版型正面侧面有凹坑。

10.主机功率:11KW+11KW  三相/6/ 380V 及变频器。

11.液压功率:5.5KW

12.切断方式:液压切断功率5.5KW125的油缸两个,刀片Cr12淬火,Rc62,无飞边。



13.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

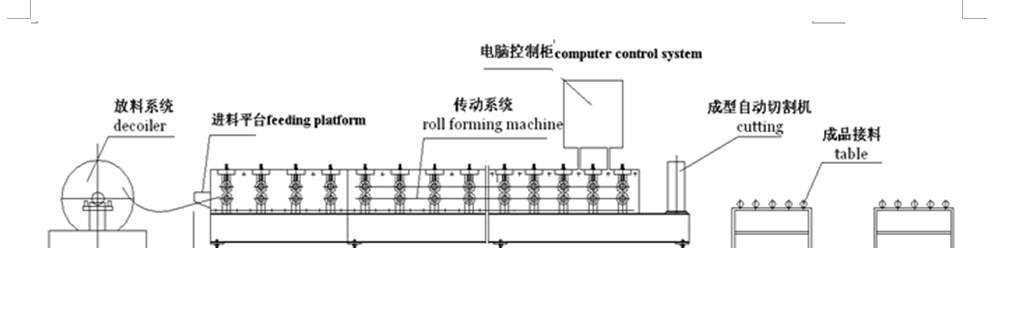

14.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

15.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统16.保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

17.切断系统:切断系统由切断机架,切断模具,导向装置和切断油缸等组成;

18.变频器:可减少切断长度误差,性能稳定,   大长度误差为±1mm

19.电控系统:采用台湾台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

20.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

21.注意事项:供电电源输入:三相380V  电网电压波动:≤±10% ,前后左右距离墙壁等遮拦物1米以上

22.保修期:12个月

   楼承板机焊接作业的   操作注意事项:

      1、作业后应卸下楼承板设备减压阀,拧上气瓶   帽,将软官卷起捆好,挂在室内干燥处。

 2、气割前应将工件表面的漆皮、锈层、油污等清理干净;工作场地是水泥地面时,应将工件垫高,已防锈皮和水泥爆溅伤人。

 3、焊割作业时,应经常观察压力表的指示值,发现有不正常情况时,应立即停止作业。

 4、登高焊割作业时,与高压线或低压线的距离不得小于2m,同时应确认无触电危险后方能操作;   换场地或移动把线时,   切断电源;登高作业时,应设专人监护;登高作业人员应配戴好   帽、   带、胶鞋,   绳不得超过2m;登高的梯子应符合   要求,梯脚应有;作业人员登高作业时,身体状况应符合健康要求、精神状况良好。

 5、点火后如火焰突然熄炮,应松开割嘴进行检查;停火后,应立即关掉切割氧流,接着再关掉预热氧流;发生回火时,应立即关掉乙炔,再关预热氧和切割氧;如回火火焰进入氧气胶管时,应重新   换新的胶管。

 6、在接入焊炬前,   先应排除乙炔胶管中的空气;焊炬在点火前应排清回火防止器的空气(或氧气)与乙炔的混合气。

 7、气割时,气瓶阀应全部拧开,足够的流量和稳定的压力,防止回火和倒燃进入氧气胶管引起爆炸着火;作业前,应检查作业周边的   状况。

 楼承板的主要特点:

 1、适应主体钢结构施工的要求,能够在短时间内提供坚定的功课平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工;

 2、在使用阶段楼承板作为混凝土楼板的受拉钢筋,也进步了楼板的刚度,节省了钢筋和混凝土的用量;

 3、压型板表面压纹使楼承板与混凝土之间产生   大的结协力,使二者形成整体,配以加劲肋,使楼承板系统具有;

 4、在悬臂前提下,楼承板仅作为   性模板。悬挑的长度可根据楼承板的截面特性来定。为了防止悬挑板的开裂,需在支座处依结构工程师的设计配上负筋。

 楼承板机设备生产的产品楼承板是采用镀锌钢板经辊压冷弯成型,其截面成V型、U型、梯形或类似这几种形状的波形,主要用作   性模板,也可被选为其他用途。

 楼承板机所生产的产品具有重量轻、、承重大、好的特点,被广泛应用于多高层钢结构建筑。适应主体钢结构施工的要求,能够在短时间内提供坚定的作业平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工。在使用阶段楼承板作为混凝土楼板的受拉钢筋,也提高了楼板的刚度,节省了钢筋和混凝土的用量。

我公司主要的产品有:集装箱板侧板机,集装箱顶板机,汽车箱板设备,止水箱板设备,除尘箱板设备,高速护栏设备,楼承板688型、750型、720型、760型、600型、610型、915型、1000型、1025型等等楼承板设备,角驰666型、820型、760型、475型、470型、675型等角驰彩钢瓦设备,琉璃瓦828型、840型、800型、760型、860型、1100型、808型、1060型等等琉璃瓦压型设备,普通彩钢瓦设备820型、840型、850型、860型、900型、750型、780型彩钢瓦单板机设备等等,双层压瓦机设备840/850型、840/900型、900/850型、820/900型,琉璃瓦和单板机双层彩钢瓦设备等等,CZ型钢、全自动冲孔、扭断、飞据等等,4米的剪板机、折弯机。泡沫复合板生产线,岩棉复合板生产线等等,另外我厂还可以根据用户要求设计制作各种型号的冷弯成型设备。

售前服务:

   我们配备有的技术服务工程师为您解答全系列产品有关选型、安装、使用中遇到的问题,向您提供   的一体化集成系统解决方案。

我们的售前服务包括:

1、与产品相关的性能及参数,技术咨询,选型咨询,疑难问题解答。

2、用户使用环境,针对产品等不同,为客户量身定制   为完善的解决方案。

3、根据客户需求定制加工产品。



售后:

1.凡在我厂购买的设备产品一年内免费保修,一年后只收取配件费.

2.客户在产品验收过程中对产品质量有异议时,我们在收到通知后认真及时办理,用户满意。

3.为新用户提供技术支持,根据用户的需要还可以上门服务,让新老用户尽快掌握产品应用方法。客户在产品使用过程中出现技术问题时,我们在收到通知后及时派技术人员检修。
