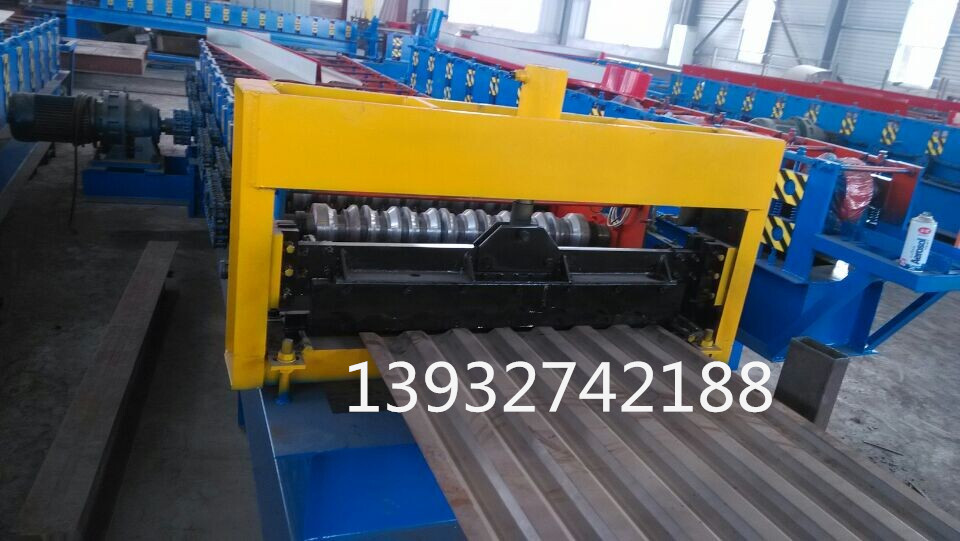

台州车厢板设备:

设备总长 7.5m  宽度   1.5m  高度   1.2m

电机功率 11Kw           工作电压 380V

生产速度 5-8/

压型轴径 13   轴径:90mm实心轴   材质  45#钢调质

压型轮     45#锻件,精车、磨光,表面镀硬铬

设备底架 350H型钢   16mm厚侧板

传动方式 2寸链条传动

剪断机功率   5.5Kw泵站、剪切设备

剪切刀     采用Cr12材质,经高温淬火而成,由二片刀组成

压板厚度 0.8-2mm

随机附件 使用说明书一本,彩钢上料架一套

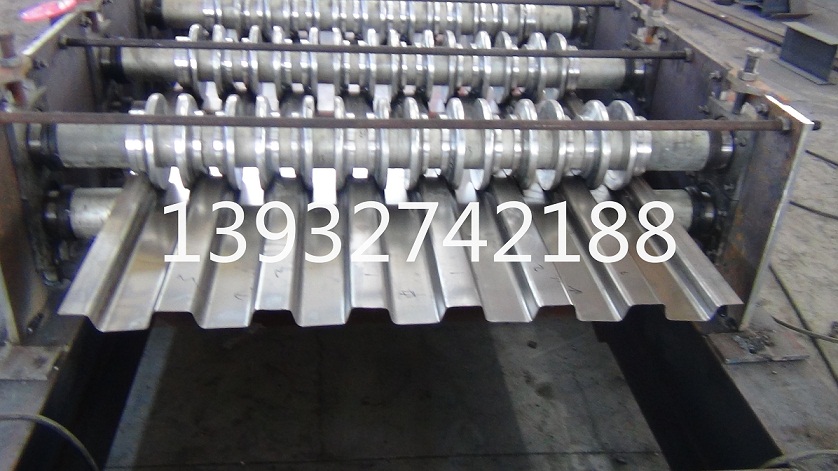

成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

工作流程 (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

进料导向平台    主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

成型后切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成。

电控系统 采用台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。

计数器     采用国产光电旋转编码器, A40S6-600-2-12-ACP

   大误差 主机成型排数多,性能稳定,   大长度误差为±2mm

注意事项 供电电源输入:三相 380V  电网电压波动:≤±10%

前后左右距离墙壁等遮拦物1米以上

售后服务 技术人员免费上门安装调试

保修期     12个月

整机重量 6.5



工作周期 20个工作日
